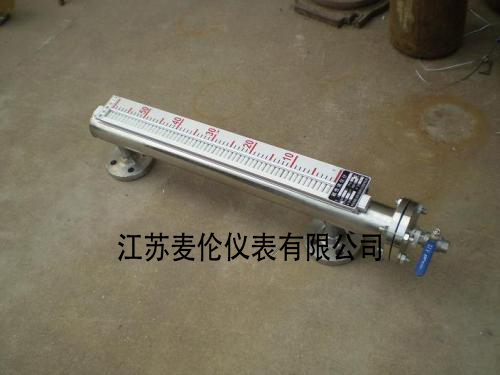

UQC-C11磁翻板液位計
Uqc-c11磁翻板液位計的結構和原理該液位計是根據浮力和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通···
訂購熱線：181-5507-8261
Uqc-c11磁翻板液位計的結構和原理
該液位計是根據浮力和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合驅動紅，白色翻柱翻轉傳輸?shù)浆F(xiàn)場指示器。當液位上升時，翻柱隨液位高度變紅，當液位下降時，翻柱由紅變白
lb磁位變送器由液位傳感器和轉換模塊組成。更換給料機的傳感器以捆綁的形式固定在UQC磁浮球液位計旁通管的外側，使其與液位計處于同一磁場系統中。當磁浮子隨液位上下移動時，液位位置對應的干簧管帶動電阻器轉換成雙線4~20mADC標準信號輸出
上述位置變送器和報警開關輸出的信號可方便地與各種儀表配合使用，以達到控制、調節、顯示和報警的目的
特點
測量范圍：300~8000mm（側裝式：300~4000mm；（頂裝式：300~6000mm；（底裝式）
精度：10mm
工作壓力：≤ 2.5MPa（普通）
≤ 16MPa（高壓）
中等密度：≥ 0.45gcm3
中等溫度：-196~+400℃
中等粘度：≤ 0.4pa·s，對于高粘度介質或溫度較低時易結晶的介質，可根據用戶要求選用加熱夾套液位計。連接法蘭：采用化學工業部新頒布的hg20592~20635－97法蘭標準
uqc-c11磁翻板液位計選型參數表：uqc-
C
側裝式：C10~C18（僅本格數）
T
頂裝式類型：T30~T35（僅此網格中的編號）
D
底部安裝類型：D40~D45（僅此網格中的編號）
O
盲板法蘭，無排污閥
w
液位計底部配有排污閥
an
配有AK型磁性報警開關，n表示報警開關的數量，n=1.2.3
R
配備捆綁式LB型磁位變送器，輸出雙線制4~20mA
P
普通防水型
B
cT4，帶dfa-3100齊納安全柵（GY00189），安全屏障由用戶
BD
cT4~CT6
L=
工作壓力（MPA）
側面安裝：
型號UQC-
結構特征
液體接收材料
測量范圍L（mm）
適用介質條件
法蘭連接
浮動材料
溫度（℃）
壓力（MPA）
密度（gM）³
DN（mm）
C10
標準型
301.304.316
300-8000
150
8332.5
0.45~1.95
833
304.316 T.鈦合金
c11a
高溫中壓型
301.304.316
300-8000
906
0.95~1.95
25
304.316 T.鈦合金
C11b
高溫高壓型
301.304.316i
833300-8000
300
16
0.95~1.95
25
304.316噸鈦合金
833C12
高溫低壓型
301.304
300-8000
8334.0
833
0.9-2
25
833304.316噸鈦合金
C13
液化氣專用型
301.304.316
300-8000
833150
2.0
0.46~0.69 0.55~0.89
25
304.316噸鈦合金
C14
普通耐腐性
316
300-8000
150
4.0
0.46~1.2
25
316.T.鈦合金
C15
PVC耐腐型
PVC-U
300-4000
45
1.6
1.0~2
25
PVC-U
C16
防腐性（內寸四氟）
不銹鋼里寸PTFE
300-4000
150
2.0
0.8~2
25
PTFE
C17
蒸汽夾套加熱型
301.304.316
300-4000
150
2.5
0.9~2
25
304.316.T.鈦合金
C18
防霜型
301.304.316
300-4000
-196~100
4.0
0.46~1.2
25
304.316.T.鈦合金
注意：1.以上表中的外型及安裝尺寸詳見C10~C18。液位計底部的排污閥用戶在訂貨時須注明，一般情況下液位計出廠不配排污閥。
2.沉筒距離為300~500mm，通常為300mm。
3.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司的常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
頂裝式
型號UQC-
結構特點
接液材質
測量范圍
適用介質條件
法蘭連接
溫度
壓力
密度
黏度
DN
PN
T30
旁通管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
50
2.5
T31
碳鋼護管式
301.304.316
300~4000
-10~400
0~6.3
1.0~2
≤0.04
100
2.5
T32
不銹鋼護管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
T33
PVC防腐型
PVC-U
300~4000
-10~45
0~1.6
1.0~2
≤0.04
100
2.5
T34
防腐型（里寸四氟）
1Cr18Ni9Ti 內寸PTFE
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
T35
蒸汽夾套
加熱型
301.304.316
300~4000
-20~250
0~1.6
1.0~2
≤0.04
100
2.5
注意：1.以上表格中外形及安裝尺寸詳見T30~T35圖標。
2.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
底裝式
型號UQC-
結構特點
接液材質
測量范圍
適用介質條件
法蘭連接
溫度
壓力
密度
黏度
DN
PN
D40
旁通管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
50
2.5
D41
碳鋼護管式
301.304.316
300~4000
-10~400
0~6.3
1.0~2
≤0.04
100
2.5
D42
不銹鋼護管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
D43
PVC防腐型
PVC-U
300~4000
-10~45
0~1.6
1.0~2
≤0.04
100
2.5
D44
防腐型（里寸四氟）
1Cr18Ni9Ti 內寸PTFE
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
D45
蒸汽夾套
加熱型
301.304.316
300~4000
-20~250
0~1.6
1.0~2
≤0.04
100
2.5
注意：1.以上表格中外形及安裝尺寸詳見T30~T35圖標。
2.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
LB型磁性位置變送器使用說明書
UQC系列磁性位置變送器，可適用于各種開口或密閉容器的液位測量，特別對于高粘度，強腐蝕性介質更顯其優越性。所以他具有很高的可靠性。該儀表可連續輸出4~20mA模擬信號，可實現液位的遠距離的變送控制及報警。該儀表也可同其他的數顯儀表配套使用，達到多種控制目的。**用于民工簡述中水塔，水池，水箱以及石油化工，電力，化工，環保，船舶，建筑，造紙，食品，污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水，油，酸，堿，工業污水等各種導電及非導電液體。
LB磁性位置變送器由不銹鋼及防腐材料制造成。
UQC-C11磁翻板液位計結構和原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉，當液位上升時，翻柱隨著液位的高度轉為紅色，當液位下降時，翻柱由紅色轉為白色。
LB磁性位置變送器由液位傳感器和轉換模塊組成。改變送器的傳感器以捆綁的形式固定在UQC磁性浮球液位計的旁路管的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管帶動電阻器轉換成二線制4~20mADC標準信號輸出
上述的位置變送器和報警開關輸出的信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。
特點
測量范圍：300～8000mm（側裝式：300～4000mm;（頂裝式：300～6000mm；（底裝式；
精確度：10mm
工作壓力：≤2.5Mpa（普通）
≤16Mpa（高壓）
介質密度：≥0.45g/cm3
介質溫度：-196～＋400℃
介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。 連接法蘭：采用化工部新頒布的HG20592～20635－97法蘭標準。
UQC-C11磁翻板液位計選型參數表：UQC-
C
側裝式：C10~C18（該格只填數字）
T
頂裝式：T30~T35（該格只填數字）
D
底裝式：D40~D45（該格只填數字）
O
盲板法蘭，不配排污閥
W
液位計底部配排污閥
An
配AK型磁性報警開關，n表示報警開關的數量n=1.2.3……..
R
配捆綁式LB型磁性位置變送器，輸出二線制4~20mA
P
普通防水型
B
本質安全型CT4配DFA-3100齊納安全柵（GY00189）,安全柵有用戶自備
Bd
CT4~CT6
L=
測量范圍
-..
介質溫度
D
開口常壓容量
.
工作壓力（MPA）
側裝式：
型號UQC-
結構特點
接液材質
測量范圍L（mm）
適用介質條件
法蘭連接
浮子材質
溫度（℃）
壓力（MPA）
密度（g/m³
DN（mm）
C10
標準型
301.304.316
300-8000
150
2.5
0.45~1.95
25
304.316.T.鈦合金
C11a
高溫中壓型
301.304.316
300-8000
300
906
0.95~1.95
25
304.316.T.鈦合金
C11b
高溫高壓型
301.304.316i
300-8000
300
16
0.95~1.95
25
304.316.T.鈦合金
C12
高溫低壓型
301.304.316
300-8000
300
4.0
0.9-2
25
304.316.T.鈦合金
C13
液化氣專用型
301.304.316
300-8000
150
2.0
0.46~0.69 0.55~0.89
25
304.316.T.鈦合金
C14
普通耐腐性
316
300-8000
150
4.0
0.46~1.2
25
316.T.鈦合金
C15
PVC耐腐型
PVC-U
300-4000
45
1.6
1.0~2
25
PVC-U
C16
防腐性（內寸四氟）
不銹鋼里寸PTFE
300-4000
150
2.0
0.8~2
25
PTFE
C17
蒸汽夾套加熱型
301.304.316
300-4000
150
2.5
0.9~2
25
304.316.T.鈦合金
C18
防霜型
301.304.316
300-4000
-196~100
4.0
0.46~1.2
25
304.316.T.鈦合金
注意：1.以上表中的外型及安裝尺寸詳見C10~C18。液位計底部的排污閥用戶在訂貨時須注明，一般情況下液位計出廠不配排污閥。
2.沉筒距離為300~500mm，通常為300mm。
3.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司的常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
頂裝式
型號UQC-
結構特點
接液材質
測量范圍
適用介質條件
法蘭連接
溫度
壓力
密度
黏度
DN
PN
T30
旁通管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
50
2.5
T31
碳鋼護管式
301.304.316
300~4000
-10~400
0~6.3
1.0~2
≤0.04
100
2.5
T32
不銹鋼護管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
T33
PVC防腐型
PVC-U
300~4000
-10~45
0~1.6
1.0~2
≤0.04
100
2.5
T34
防腐型（里寸四氟）
1Cr18Ni9Ti 內寸PTFE
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
T35
蒸汽夾套
加熱型
301.304.316
300~4000
-20~250
0~1.6
1.0~2
≤0.04
100
2.5
注意：1.以上表格中外形及安裝尺寸詳見T30~T35圖標。
2.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
底裝式
型號UQC-
結構特點
接液材質
測量范圍
適用介質條件
法蘭連接
溫度
壓力
密度
黏度
DN
PN
D40
旁通管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
50
2.5
D41
碳鋼護管式
301.304.316
300~4000
-10~400
0~6.3
1.0~2
≤0.04
100
2.5
D42
不銹鋼護管式
301.304.316
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
D43
PVC防腐型
PVC-U
300~4000
-10~45
0~1.6
1.0~2
≤0.04
100
2.5
D44
防腐型（里寸四氟）
1Cr18Ni9Ti 內寸PTFE
300~4000
-10~400
0~2.45
1.0~2
≤0.04
100
2.5
D45
蒸汽夾套
加熱型
301.304.316
300~4000
-20~250
0~1.6
1.0~2
≤0.04
100
2.5
注意：1.以上表格中外形及安裝尺寸詳見T30~T35圖標。
2.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況作特殊設計。
LB型磁性位置變送器使用說明書
UQC系列磁性位置變送器，可適用于各種開口或密閉容器的液位測量，特別對于高粘度，強腐蝕性介質更顯其優越性。所以他具有很高的可靠性。該儀表可連續輸出4~20mA模擬信號，可實現液位的遠距離的變送控制及報警。該儀表也可同其他的數顯儀表配套使用，達到多種控制目的。**用于民工簡述中水塔，水池，水箱以及石油化工，電力，化工，環保，船舶，建筑，造紙，食品，污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水，油，酸，堿，工業污水等各種導電及非導電液體。
LB磁性位置變送器由不銹鋼及防腐材料制造成。
UQC-C11磁翻板液位計技術參數
測量范圍：300~1000mm
準確度：±10mm
模擬輸出：4~20Madc
供電電源：24VDC
負載輸出：0~620Ω
工作壓力：≤0.6Mpa
環境溫度：-20~+70℃
介質密度：≥0.8g/cm3
螺紋安裝：M30X2
本安型：iaIICT4
隔爆型：Diict4~6
防護等級：IP65
■安裝與接線：
1.變送器與顯示儀之間的連接線不能與電流線同路鋪設。為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內鋪設。
2.安裝好后仔細檢查接線圖，要做到準確無誤。
■AK型磁性報警開關使用說明書
該報警開關采用日本人呢進口的全密封磁保持開關或單刀雙擲繼電器及其他組件組成。該報警開關以嵌口的形式固定在UQC磁性浮球液位計標尺的外側，使其處于液位氣位計同一磁場系統中，當磁性浮球隨液位上下移動時，對應液位位置的全密封保持開關或繼電器作用吸合，輸出信號，通過控制裝置達到控制目的。該信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。
■結構原理
變送器由日本進口的全密封磁保持開關和單刀雙擲繼電器及其他組件組成，通過浮子隨液位上下移動時，對應液位位置的開關及其他組件作用吸合輸出開關信號，通過控制裝置達到控制目的。
■主要技術參數
測量范圍：0~500mm，0~100mm（1m以上作特殊處理），可多點控制。
準確度：±10mm
環境溫度：-20~+70℃
電源電壓：24VDC
防爆等級：Diicd4~6
防護等級：IP65
遠傳距離：大10Km，設電纜其電容，電感大值不超過0.2μF，5mH
出線接口螺紋：防水型M15X1.5內螺紋
防爆型M20X1.5內螺紋
■報警開關技術參數
型號：普通型 常開觸點：KO
常閉觸點：KC
常開，常閉觸點：KOC（單刀雙擲）
隔爆型 常開觸點：FBKO-Ex
常閉觸點：FBKC-Ex
常開，常閉觸點：FBKOC-Ex（單刀雙擲）
磁翻板液位計觸點容量：220VAC 2A
