手持式超聲波流量計
一、儀表概述：
手持式超聲波流量計是一個通用型、功能齊全、手持式時差法系統，并多種可選功能及附件以滿足您各種液體流量測量要求。其小巧、輕便、可充電電池及通用型電源的設計更能使它成為能在各處測量的理想選擇。配備耦合劑一支、內置數據記錄器、一付5米的傳感器電纜線、傳感器固定夾具、攜帶式鋁合金儀器箱或定制的高強度保護箱。
二、測量原理：
手持式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。
當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。
三、適用場合：
超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。
四、性能特點：
1、內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等。
2、4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。
3、標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據。
4、OCT輸出正、負、靜累積脈沖信號和原頻信號（1-9999KHz）。
5、非接觸式測量，不干擾管道，無壓力損失。
6、驅動電路電容參數自動偵測。
五、技術指標：
1、測量介質：各種液體。
2、管徑范圍：DN10mm～6000mm。
3、流速范圍：0.01／s～30m／s 。
4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。
5、操作溫度：-30～40℃。
6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。
7、分辨率：0.025cm／s。
8、反應時間：1S 。
9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0%。
10、重復性：優于0.2%。
11、測量周期：500ms（每秒2次，每個周期采集128組數據）。
12、工作電源：90-230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。
13、操作：4×4＋2盤盤；帶充電指示燈。
14、安裝方式：外敷式安裝，操作簡單，方便。
15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。
16、信號輸出：非隔離RS232（FUJI擴展協議）。
六、其他功能：
1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。
2、標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據。
3、自診斷，提示當前工作狀態是否正常。

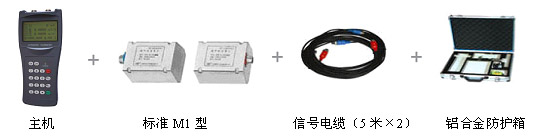

七、配置：
1、主機：1臺；
2、傳感器：1對；
可選配傳感器：
標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃）
標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃）
標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃）
高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃）
高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃）
標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃）
標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃）
3、鋼鏈：1套（外綁式傳感器）；
4、充電器：1個；
5、數據線：1條；
6、電纜：2條（單根長5米）；
7、偶合劑：1瓶；
8、卷尺：1只 ；
9、防護箱：1個（鋁合金）。
八、管道：
1 管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2 管內徑：15mm~6000mm；
3 直管段：傳感器安裝點，滿足上游10D，下游5D，距泵出口30D（D指管徑）；
九、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量?。?nbsp;
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量；
十、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、電源：AC220V或DC8~36V或AC7~30V。
十一、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。
十二、使用前準備工作：
1、使用便攜式成套提供的電纜連接主機與探頭，切勿混用。
2、電池充電方法:用配套電源插頭線連接好電源與主機,把主機的電源開關關至OFF位置,將自動開始充電。當主機單元的LED亮?xí)r,表示正在進行充電。當主機單元的LED閃亮或熄滅時,充電完成。電池充電約需2小時。
十三、安裝注意事項：
1、液體必須充滿管道，查明并準確輸入管道外徑、材質、壁厚、襯里材料及襯里厚度等管道的相關參數。
2、換能器安裝時前、后直管段應至少滿足前10D后5D的要求，避開管道頂部和底部，盡量安裝在管道的水平位置，或與水平直徑成45°的范圍內，注意避開焊縫。
3、根據流量計計算出的安裝距離安裝換能器時，并綜合參考流量計的信號強度、測得聲速值、信號質量、安裝距離檢查等參數，將換能器安裝位置調整到理想位置。若流量計測得聲速值與實際聲速值相差超過±6 m/s時，流量計測得的流量值與實際流量值也會出現差異。
4、流量計在不同管徑上檢定、校準，會得到不同的修正系數，即使同一臺主機使用相同類型的不同換能器，也會得到不同的修正系數。因此，使用單臺超聲流量計對不同管徑進行測量的用戶，應按照國家計量檢定規程的要求定期送檢。
十四、應用時注意事項：
1、流量計防止暴曬與雨淋。
2、儀器要小心攜帶,注意不要使其受到強烈的撞擊和震動,建議使用配套的便攜箱。
3、應盡量選擇良好的環境下使用,選擇沒有過多灰塵和腐蝕性氣體的使用現場。
4、防止電源線損壞,避免觸電及起火的危險。
5、使用完畢后應及時關閉儀器電源開關。
6、每次使用后,應及時給電池充電。

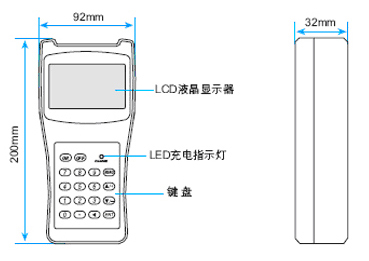

十五、主機外形尺寸：

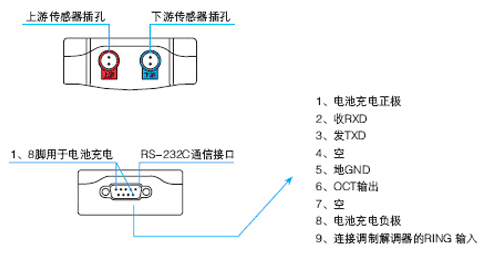

十六、主機接線圖：

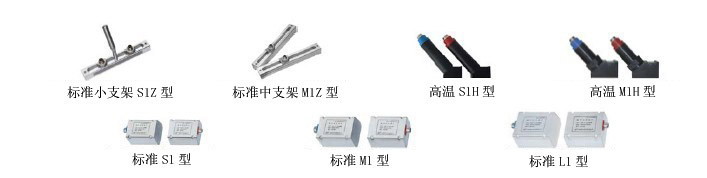

十七、可選配傳感器：
