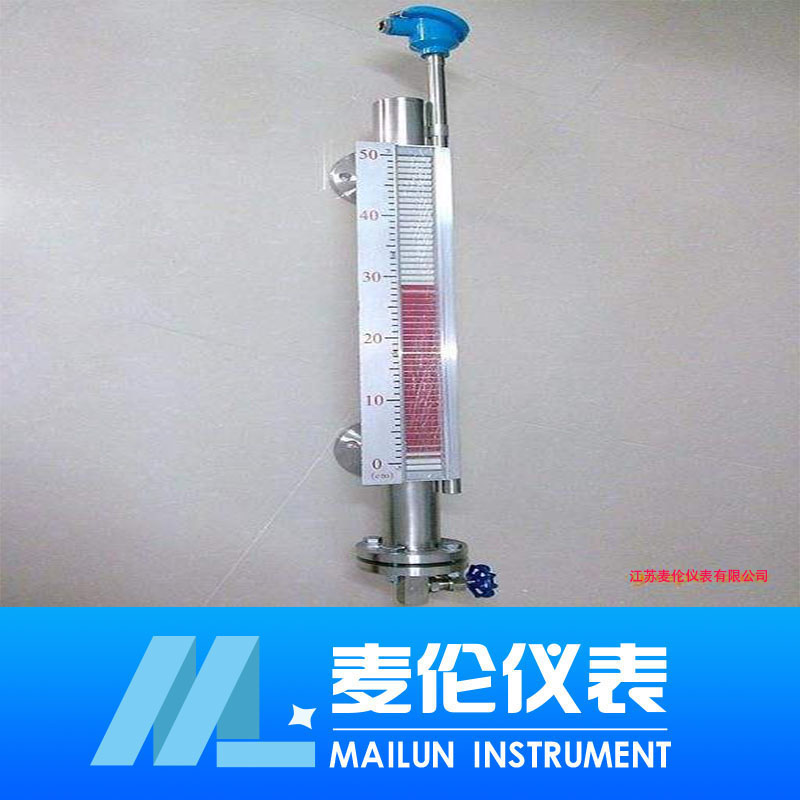

帶遠傳磁翻板液位計
磁翻板帶遠傳液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范···
訂購熱線：181-5507-8261
磁翻板帶遠傳液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。**應用于石油、化工、制藥、食品等行業的各種塔、罐、槽、球形容器和鍋爐設備內介質的液位、界位指示。
磁翻板帶遠傳液位計的工作原理
以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。
從而使液位的指示顯得更加清晰
磁翻板帶遠傳液位計的技術參數
1、測量范圍：側裝0－200mm、0－18000mm；頂裝：0 - 200mm 、0 - 6000mm
超過以上數據請?zhí)厥庾⒚饕蟆?br /> 2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
磁翻板帶遠傳液位計廠家選型表
注明：如果有綜合的類型要求，可以組合成新的型號：比如高溫高壓帶報警開關加藥裝置磁翻板液位計，那么型號就是ML-UHZ-A，后面具體型號請參閱選型手冊上的選型表。
*近炎熱的夏季到來，很多現場反映磁翻板液位計故障問題比較集中，但是根據派人到現場以及現場電話溝通后得知，很多故障甚至所謂的“質量問題”都是人為導致的，但是作為生產廠家不能在**次出現問題的時候就因為不是自己責任而推卸。但是我們一定要給大家再重復說明下，關于磁翻板柱液位計安裝前以及安裝時的幾點注意事項。
1、一般磁翻板液位計運輸?shù)臅r候都是木箱包裝，內部卡緊，但是即便這樣，即便是選擇的好運輸伙伴，也不能百分百保證運輸?shù)耐昝罒o損壞，所以在開箱前一定要檢查木箱是否完好，如果有一定損傷，一定聯系廠家或者一定要小心開箱，以免在開箱過程中無意損壞本來沒有損傷的液位計，比如面板被劃傷，因為面板是在開箱過程中zui容易受到錘子或者其他硬工具的損傷的。
2、在安裝地點盡量不要多次激烈碰摔液位計，導致內部浮子或者其他部位的損傷。
3、由于運輸過程中，物體是振動和移動的，在螺栓固定之前，盡量先用出廠配套的“子彈頭”磁鐵把翻板內的翻柱從頭至尾給他順一遍，保證磁性翻轉的一致性。
4、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）
5、磁翻板液位計安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性
6、磁翻板液位計安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。
7、對于特別材質的，比如PP材質。這些容易因為安裝力度過大導致破裂的也需要注意。如果罐體上下法蘭的平面度不是一個平面或者不平齊，那么在上下端法蘭對接的時候，使勁的擰緊螺栓就會照成液位計法蘭與液位計鋼管處的小腿部分出現裂縫甚至斷裂，這就是zui近有客戶反應這個地方漏水。（出廠前都經過試壓試水的，而這種原因?qū)е碌倪@地方漏水偶爾因為客戶的這些魯莽操作才導致問題發生）
8、磁翻板液位計筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
9、磁翻板液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
10、根據介質情況，可定期打開排污閥清洗主導管，清除管內沉積物質。
11、當配有遠傳配套儀表時需做到如下幾條： 遠傳配套儀表上感應面應面向和緊貼主導管； 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）； 遠傳配套儀表零位應與液位計零位指示處在同一水平線上； 遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設； 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。 磁翻板液位計它是由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組
購買磁翻板液位計需要提供哪些參數
很多的經銷商在向選購江蘇麥倫儀表有限公司磁翻板液位計的時候，經常會出現缺少參數的情況，一般都是根據客戶要求訂制的產品，所以必須要知道準確的磁翻板液位計參數，本文就磁翻板液位計的訂貨須知簡單的介紹一下。
1、型號：具體的型號可以在我們公司的網站上查到
2、介質溫度：測量液體的zui低、zui高溫度是多少
3、介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成。
4、工作壓力：zui高壓力是多少
5、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度是多少。
6、法蘭標準：法蘭的公稱通徑，使用zui多的法蘭是DN20或DN25
7、接液材質：如不知道用哪種材質，可以向我們咨詢
7、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
我們將繼續秉承“創新、務實、優質服務”的企業精神，恪守“用人品鑄產品、以質量謀生存、依科技育新品、靠信譽 求發展”的質量方針，并時刻銘記“真誠面對每一位用戶”這一企業生存之本，不斷地追求產品的高技術、高質量，與廣大客戶攜手合作，建立共享共贏的關系。
江蘇麥倫儀表有限公司，正憑借著強大的發展勢頭，以永不止步的創新精神，以中國品牌的稱號沖出世界。
如果您對產品不了解，不知道如何選型，可以查看磁翻板液位計選型手冊詳細版本，如果還是不明白，可以直接電話聯系我們銷售顧問。
磁翻板帶遠傳液位計的工作原理
以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。
從而使液位的指示顯得更加清晰
磁翻板帶遠傳液位計的技術參數
1、測量范圍：側裝0－200mm、0－18000mm；頂裝：0 - 200mm 、0 - 6000mm
超過以上數據請?zhí)厥庾⒚饕蟆?br /> 2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
磁翻板帶遠傳液位計廠家選型表
| 類型 | 型號 | 適用范圍及用途 |
| 普通型側裝型 | ML-UHZ-P | 普通型浮子液位計是一種就地顯示儀表，**應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
| 頂裝型 | ML-UHZ-D | 適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。 |
| 4-20mA遠傳型 | ML-UHZ-C | 適用于現場觀察不方便需要在現場地面觀察甚至遠傳輸出到控制室觀察、聲光報警以及控制泵的關閉 |
| 帶報警開關 | ML-UHZ-K | 帶上下限（高低位）報警開關，開關量輸出，一般用于聲光報警或者控制泵閥的開關。 |
| 防腐型 | ML-UHZ-F | 特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
| 高溫型常壓型 | ML-UHZ-T | 適用于溫度150℃-450℃、過程壓力在0-2.5Mpa（2.5-4MPa屬于中壓）的密閉容器內，測量液體介質的液位情況。 |
| 高壓型常溫型 | ML-UHZ-Y | 適用于溫度為100℃以下（100-150℃屬于中溫）、過程壓力4Mpa-10MPa（10-20MPa特殊定制）的密閉容器內，測量液體介質的液位情況。 |
| 高溫高壓型 | ML-UHZ-H | 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
| 蒸汽夾套伴熱 | ML-UHZ-Q | 適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。也是常見措施 |
| 電加熱伴熱 | ML-UHZ-V | 電加熱磁翻板液位計是在基型的主體外安裝電拌熱源、石棉保溫層，可以保持主體內液體的溫度75℃左右從而使液體正常流動 |
| 真空夾套保溫 | ML-UHZ-Z | 是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱，此類措施很少用。 |
| 保溫棉防凍保溫 | ML-UHZ-M | 采用保溫棉保溫，適用一些輕微低溫需要防凍保溫的場合。屬于常見的保溫措施 |
| 防爆型 | ML-UHZ-B | 適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
*近炎熱的夏季到來，很多現場反映磁翻板液位計故障問題比較集中，但是根據派人到現場以及現場電話溝通后得知，很多故障甚至所謂的“質量問題”都是人為導致的，但是作為生產廠家不能在**次出現問題的時候就因為不是自己責任而推卸。但是我們一定要給大家再重復說明下，關于磁翻板柱液位計安裝前以及安裝時的幾點注意事項。
1、一般磁翻板液位計運輸?shù)臅r候都是木箱包裝，內部卡緊，但是即便這樣，即便是選擇的好運輸伙伴，也不能百分百保證運輸?shù)耐昝罒o損壞，所以在開箱前一定要檢查木箱是否完好，如果有一定損傷，一定聯系廠家或者一定要小心開箱，以免在開箱過程中無意損壞本來沒有損傷的液位計，比如面板被劃傷，因為面板是在開箱過程中zui容易受到錘子或者其他硬工具的損傷的。
2、在安裝地點盡量不要多次激烈碰摔液位計，導致內部浮子或者其他部位的損傷。
3、由于運輸過程中，物體是振動和移動的，在螺栓固定之前，盡量先用出廠配套的“子彈頭”磁鐵把翻板內的翻柱從頭至尾給他順一遍，保證磁性翻轉的一致性。
4、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）
5、磁翻板液位計安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性
6、磁翻板液位計安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。
7、對于特別材質的，比如PP材質。這些容易因為安裝力度過大導致破裂的也需要注意。如果罐體上下法蘭的平面度不是一個平面或者不平齊，那么在上下端法蘭對接的時候，使勁的擰緊螺栓就會照成液位計法蘭與液位計鋼管處的小腿部分出現裂縫甚至斷裂，這就是zui近有客戶反應這個地方漏水。（出廠前都經過試壓試水的，而這種原因?qū)е碌倪@地方漏水偶爾因為客戶的這些魯莽操作才導致問題發生）
8、磁翻板液位計筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
9、磁翻板液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
10、根據介質情況，可定期打開排污閥清洗主導管，清除管內沉積物質。
11、當配有遠傳配套儀表時需做到如下幾條： 遠傳配套儀表上感應面應面向和緊貼主導管； 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）； 遠傳配套儀表零位應與液位計零位指示處在同一水平線上； 遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設； 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。 磁翻板液位計它是由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組
購買磁翻板液位計需要提供哪些參數
很多的經銷商在向選購江蘇麥倫儀表有限公司磁翻板液位計的時候，經常會出現缺少參數的情況，一般都是根據客戶要求訂制的產品，所以必須要知道準確的磁翻板液位計參數，本文就磁翻板液位計的訂貨須知簡單的介紹一下。
1、型號：具體的型號可以在我們公司的網站上查到
2、介質溫度：測量液體的zui低、zui高溫度是多少
3、介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成。
4、工作壓力：zui高壓力是多少
5、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度是多少。
6、法蘭標準：法蘭的公稱通徑，使用zui多的法蘭是DN20或DN25
7、接液材質：如不知道用哪種材質，可以向我們咨詢
7、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
我們將繼續秉承“創新、務實、優質服務”的企業精神，恪守“用人品鑄產品、以質量謀生存、依科技育新品、靠信譽 求發展”的質量方針，并時刻銘記“真誠面對每一位用戶”這一企業生存之本，不斷地追求產品的高技術、高質量，與廣大客戶攜手合作，建立共享共贏的關系。
江蘇麥倫儀表有限公司，正憑借著強大的發展勢頭，以永不止步的創新精神，以中國品牌的稱號沖出世界。
如果您對產品不了解，不知道如何選型，可以查看磁翻板液位計選型手冊詳細版本，如果還是不明白，可以直接電話聯系我們銷售顧問。
